Física Extrema: Como a Geometria das Aeronaves Stealth Desvia Ondas de Rádio

A busca pela invisibilidade é um desejo ancestral humano, mas no teatro de guerra moderno, essa busca transita do campo da fantasia para o domínio rigoroso da eletrodinâmica clássica. O conceito de 'Stealth' (baixa observabilidade) não se refere à invisibilidade a olho nu, mas sim à capacidade de uma plataforma de minimizar sua assinatura em diversos espectros, sendo o radar o mais crítico. O radar funciona emitindo pulsos de ondas eletromagnéticas que, ao atingirem um objeto, refletem de volta para o receptor. A 'Física Extrema' entra em jogo quando tentamos manipular essas ondas de forma que elas nunca retornem à sua origem. Para alcançar esse feito, engenheiros e físicos utilizam princípios complexos de geometria e ciência de materiais para reduzir a Seção Reta de Radar (RCS - Radar Cross Section). O RCS é uma medida da 'visibilidade' de um objeto para o radar; um objeto com um RCS menor é mais difícil de detectar. Nesta exploração profunda, analisaremos como a geometria de facetamento e as superfícies de curvatura contínua são projetadas para desviar a energia eletromagnética para longe das antenas receptoras, transformando titãs do céu em meros fantasmas eletrônicos.

A Natureza do Radar e o Conceito de RCS

Para entender como desviar as ondas de rádio, primeiro precisamos entender como elas nos detectam. O radar (Radio Detection and Ranging) opera enviando uma onda eletromagnética, geralmente na faixa de micro-ondas, que viaja na velocidade da luz. Quando essa onda encontra uma superfície condutora, como o alumínio de uma aeronave convencional, ela induz correntes elétricas na superfície do objeto. Essas correntes, por sua vez, reemitem a energia em todas as direções, um fenômeno conhecido como espalhamento (scattering). Uma parte dessa energia é refletida diretamente de volta para a fonte — este é o eco que o radar processa. O RCS é o parâmetro fundamental aqui. Ele não é uma medida de área física, mas sim uma medida de quão bem um objeto reflete ondas de rádio na direção do receptor de radar. Um avião comercial grande pode ter um RCS de 100 metros quadrados, enquanto um caça stealth moderno, como o F-22 Raptor, possui um RCS comparável ao de uma abelha ou uma pequena esfera metálica (cerca de 0,0001 m²). Reduzir o RCS exige que os engenheiros combatam três tipos principais de reflexão: a reflexão especular (como um espelho), a difração de borda (ondas que 'escorregam' pelas quinas) e as ondas rastejantes que circundam o corpo do objeto.

A Revolução de Ufimtsev e o Facetamento do F-117

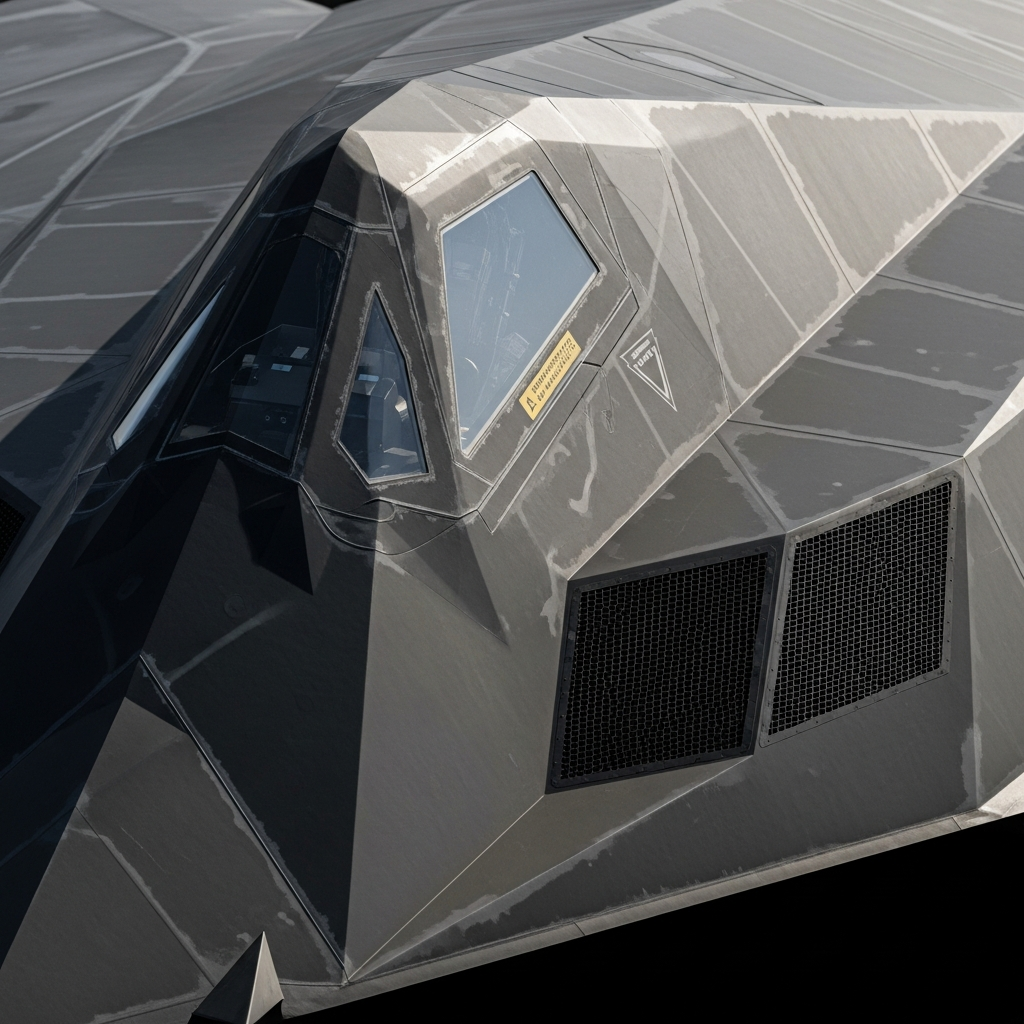

A física por trás do primeiro avião stealth operacional, o Lockheed F-117 Nighthawk, originou-se de uma fonte improvável: um artigo científico soviético de 1962 escrito por Pyotr Ufimtsev. Ufimtsev desenvolveu a 'Teoria Física da Difração', que permitia calcular como as ondas de rádio seriam refletidas por formas geométricas simples, como bordas e planos. Ele provou que a força do eco do radar estava mais relacionada à configuração das bordas de um objeto do que ao seu tamanho total. Como o poder computacional na década de 1970 era limitado, a Lockheed não conseguia modelar superfícies curvas complexas. A solução foi o 'facetamento': quebrar o design do avião em milhares de triângulos e quadriláteros planos. Cada faceta era posicionada de modo que, se um feixe de radar a atingisse, a reflexão especular fosse direcionada para qualquer lugar, menos de volta para o radar. Imagine segurar um espelho plano sob a luz do sol; você pode refletir o brilho para longe de seus olhos inclinando o espelho. O F-117 é, essencialmente, uma coleção de espelhos inclinados projetados para nunca refletir o 'brilho' do radar diretamente para a fonte.

Alinhamento de Bordas: O Princípio da Lâmina

Um dos conceitos mais críticos na física stealth moderna é o alinhamento de bordas. Se você observar um F-22 ou um F-35 de cima, notará que todos os ângulos parecem seguir um padrão específico. As bordas de ataque das asas, as bordas de fuga e os estabilizadores horizontais e verticais são todos paralelos uns aos outros em ângulos específicos. Por que isso ocorre? Quando uma onda de rádio atinge uma borda metálica, ela cria uma linha de difração. Ao alinhar todas as estruturas principais em apenas alguns ângulos de varredura (geralmente dois ou quatro), os engenheiros garantem que o avião só 'brilhe' para o radar em direções muito específicas e estreitas. Na maior parte do tempo, o radar não recebe retorno algum. Quando o avião vira e uma dessas bordas se alinha perfeitamente com o radar, ocorre um 'flash' momentâneo, mas os sistemas de radar modernos muitas vezes descartam esses sinais como ruído atmosférico ou pássaros, pois não são consistentes o suficiente para gerar uma trajetória de rastreamento (track).

Materiais Absorventes de Radar (RAM) e a Ciência das Ondas

Embora a geometria seja responsável por cerca de 90% da redução do RCS, a física dos materiais preenche as lacunas restantes. Os Materiais Absorventes de Radar (RAM) são revestimentos projetados para converter a energia eletromagnética em calor através de perdas magnéticas ou elétricas. Um tipo comum de RAM utiliza partículas de ferro carbonila suspensas em polímeros. Quando as ondas de rádio atingem esse material, elas interagem com as partículas magnéticas, criando um campo que oscila e dissipa a energia. Outra técnica avançada envolve a 'interferência de fase': o revestimento tem uma espessura precisa de um quarto do comprimento de onda da frequência do radar inimigo. A onda que reflete na superfície externa do RAM interfere destrutivamente com a onda que reflete na superfície interna (o metal do avião), resultando no cancelamento mútuo das ondas. É a mesma física usada em revestimentos antirreflexo para lentes de câmeras e óculos.

A Transição para a Curvatura Contínua e Supercomputadores

Com o avanço da computação na década de 1980 e 1990, foi possível ir além do facetamento bruto do F-117. Aeronaves como o B-2 Spirit utilizam o que chamamos de 'geometria de curvatura contínua'. Nestes designs, o raio de curvatura muda constantemente para evitar que qualquer superfície apresente uma face plana ou uma quina óbvia ao radar. Isso exige resolver as equações de Maxwell para milhões de pontos em uma superfície complexa em 3D. O resultado é uma forma orgânica que espalha a energia do radar de maneira extremamente difusa e controlada. No B-2, não há estabilizadores verticais (caudas), pois as superfícies verticais são enormes refletores de radar (atuando como o canto de uma sala, que sempre reflete a luz de volta para a fonte). A remoção da cauda e a integração total da fuselagem com a asa (flying wing) representam o ápice da aplicação da física geométrica para a invisibilidade radar.
